BV 2.5 结构尺寸、技术参数、试验与验收标准

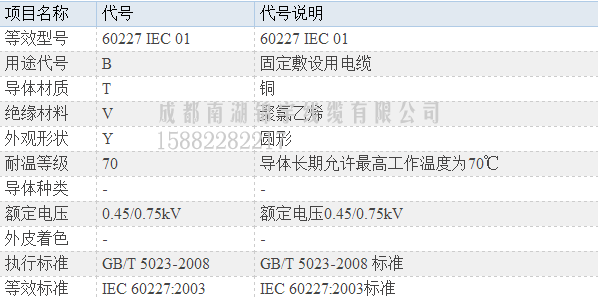

额定电压0.45/0.75kV 铜导体 聚氯乙烯绝缘 圆形 导体允许长期工作温度为70℃ 固定敷设用 布线电缆 技术符合GB/T 5023-2008规范要求

规格导体结构导体外径(mm)绝缘厚度(mm)参考外径(mm)参考重量(kg/km)

2.5              1/1.78   1.78                        0.8                      3.5                      32.8

 试验验收

1、抽样试验   试验项目：导体直流电阻、交流耐压试验、绝缘厚度测量、外径测量。

2、型式试验   试验项目：导体直流电阻、交流耐压试验、绝缘电阻、绝缘厚度测量、外径测量、老化试验、失重试验、低温试验。产品性能要求和试验方法应符合标准GB/T 5023-2008的规定。

符合标准

中缆规范号

ZL13TM001912.1-2012【60227 IEC 01(BV)-BU 0.45/0.75kV】

执行标准

GB/T 5023-2008  额定电压450/750V及以下聚氯乙烯绝缘电缆

额定电压

0.45/0.75kV

工作温度

电缆导体的长期允许最高工作温度70℃

环境温度

敷设温度

电缆的敷设温度应不低于0℃

弯曲半径

外径（D）小于25mm电缆的允许弯曲半径应不小于4D，外径（D)为25mm及以上电缆的允许弯曲半径应不小于6D。

敷设落差

交货长度

重量小于80kg的电缆允许成圈包装交货，其短段线缆交货长度应不超过交货总长度的5%，或可根据双方协议任何长度的电缆交货。

长度误差

交货长度计量误差为±0.5%。
